产品名称：热立方空气源热泵冷热平衡系列——两联供/三联供

产品系列：冷暖二联供系列3-12HP(3HP，6HP为独立单元模块)

三联供系列(废热回收免费热水)6-18HP(以6HP为模块单元进行组合)

产品功能：制热、制冷、生活热水（热水为废热回收免费提供）

产品适用场所：中国南方的商住楼房和别墅等户用及小型商用建筑

一、产品外观(以6HP为例)

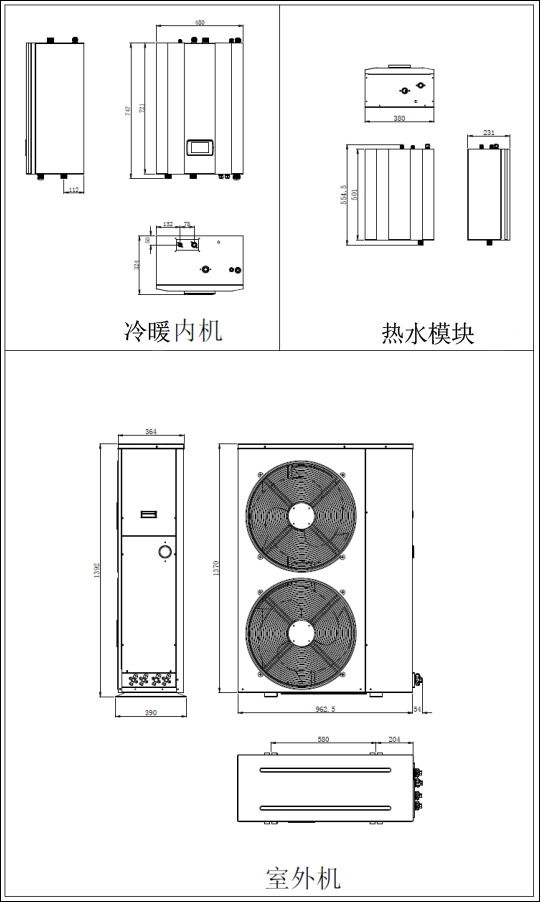

二、产品尺寸(以6HP为例)

三、产品工作原理

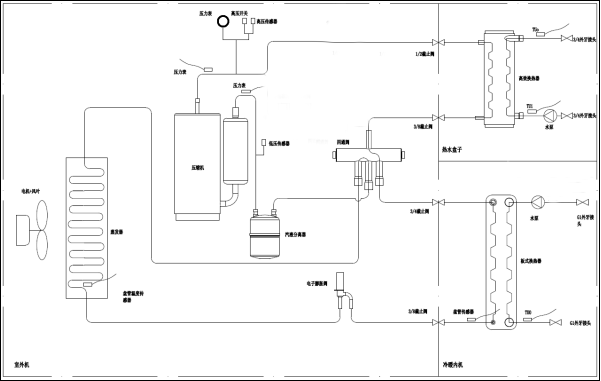

（系统技术原理图）

室外空调主机在消耗一定的电能的基础上，通过冷媒系统的逆卡诺循环，把载冷媒（水）的温度降低（制冷）或增高（供热），载冷媒（水）的温度降低或升高后，经水泵增压达到一定的流动速度后，携带冷、热量进入空调室内机组；再通过室内机组的风机循环室内空气，吸收空气中的热量或向室内空气传递热量，达到降低或升高室内空气的温度，实现制冷或供热的目的。同时，把室内空气中的热量或冷量通过载冷、热媒（水）带到室外机组中，通过冷媒系统的卡诺循环，散发到室外空气中或卫生热水中（带热回收功能机组）。至此实现整个循环过程。

夏季供冷及供生活热水:压缩机将高温高压制冷剂气体排入到壳管式热回收器中制取生活热水，再到蒸发式换热器中冷凝成中温中压的液态制冷剂，然后经膨胀阀节流降压，在蒸发器中蒸发制取供冷冷水,最后，低温低压制冷剂蒸气被压缩机吸回并被压缩成高温高压制冷剂气体，以此循环往复。

春秋过渡季节提供生活热水:压缩机将高温高压制冷剂气体排入到壳管式热回收器中制取生活热水，同时也冷凝成中温中压的液态制冷剂，然后经过膨胀阀节流降压，在蒸发式换热器中吸收空气中的热量而蒸发,最后，低温低压制冷剂蒸气被压缩机吸回并被压缩成高温高压制冷剂气体，以此循环往复。

季供热及供生活热水：压缩机将高温高压制冷剂气体排入到壳管式热回收器中制取生活热水，再到壳管式换热器中冷凝成中温中压的液态制冷剂，同时也制取供热热水，然后经过膨胀阀节流降压，在蒸发式换热器中吸收空气中的热量而蒸发，最后，低温低压制冷剂蒸气被压缩机吸回并被压缩成高温高压制冷剂气体，以此循环往复。

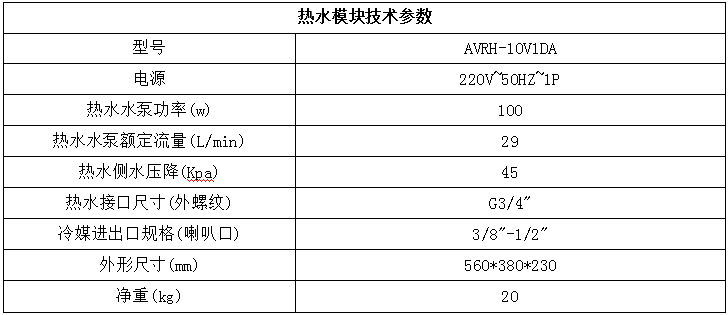

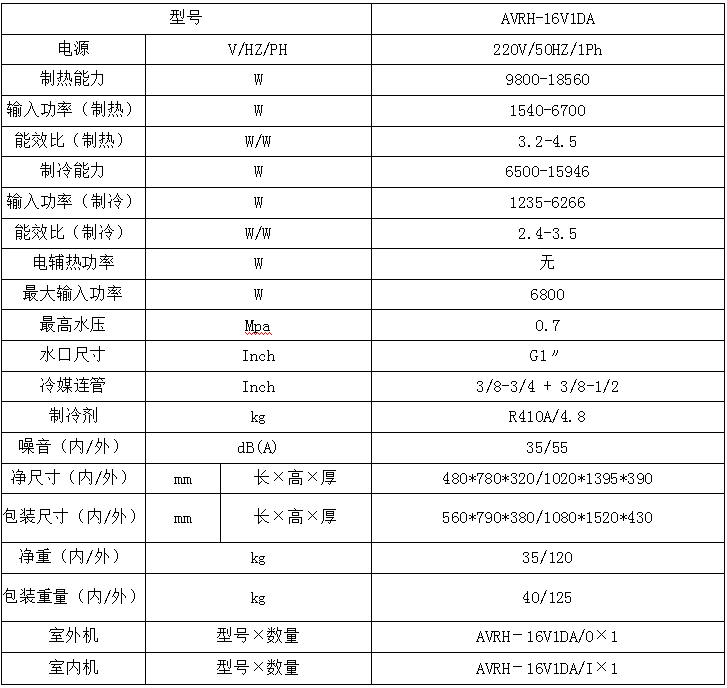

四、产品参数(以6HP为例)

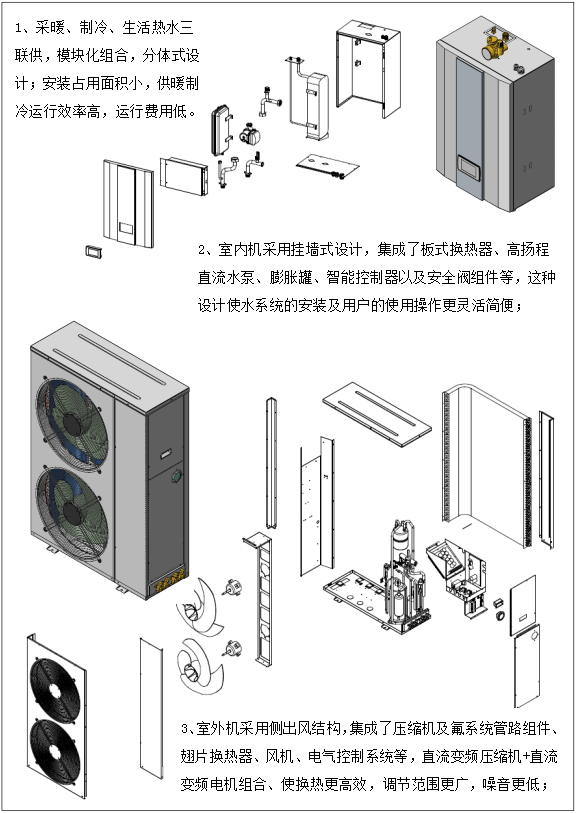

五、产品结构

六、产品特点

技术、功能特点——通信架构、功能、性能、模块化、网络、人机界面

1、全直流变频——三菱直流变频压缩机，日本芝浦直流变频电机，格兰富直流变频水泵；

2、分体模块式设计，抗冻能力强；

3、SWEP高效板式换热器及高效罐式热水热回收换热器；

4、宽温热泵可以在零下25℃—正45℃高达70℃的温差中工作，负荷调节范围30%—100%；

5、超强制冷性能，实现机组冷热高效输出：

   0℃~35℃环境温度下，制热能力无衰减，

   25℃~40℃环境温度下，制冷能力无衰减，

   43℃环境温度，制冷能力仅衰减15%，

   热回收产水率240L/h。（全热回收产水率380L/h）

6、积分加权平均法除霜；

7、久经考验的变频控制技术与控制器件；

8、超高季节综合能效设计-IPLV(H)/IPLV(C)；

9、行业领先的降噪音设计；

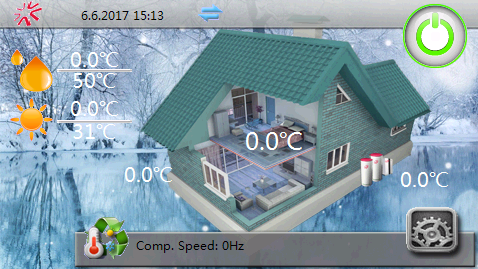

10、配备热立方最新智能控制系统，实时在线监测、精准控制、冷热动态负荷智能调节运行。

七、产品功能

1、功能运行模式：单热水、单制热、单制冷、制冷+热回收(热水)、制热+热回收(热水)、快热模式；

2、工作温度范围：-25度至45度的室外环境温度，7度至55度的冷热水温度；

3、全直流变频+标准的Modbus485通信协议；

4、“HeatStar系列”功能移植(自动冷暖、定时、曲线设温、杀菌、智能防冻、制冷制热远程开关机、末端次级水泵控制、风盘地暖联动等等)；

5、可以不配缓冲水箱，直接连接末端，实现空调制冷及地板采暖；

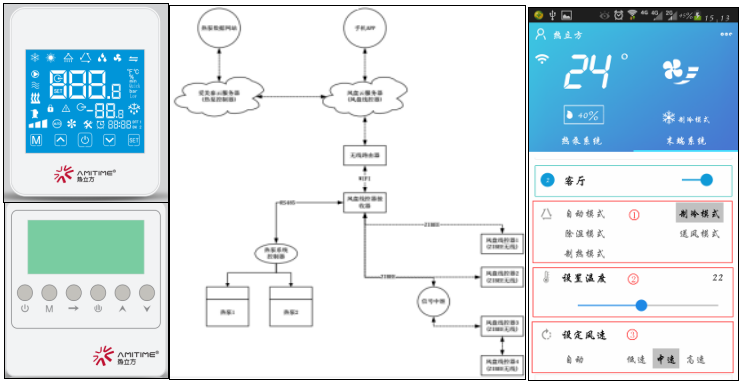

6、无线网络连接，远程监控机器的运行状态；

7、风盘、地暖末端联动，无线温控一体化；

8、手机APP人机界面(远程开关机、选模式、设定目标工作水温)。

八、安装使用注意事项

1、系统可不带缓冲水箱安装，需要确保水容量；

2、风盘末端需要带有三通水阀；

3、外机安装不建议高于内机5米

4、机器使用的是单相电，单一个模块单元最大输入功率是8kw(36A)，请注意配电电线的线径大小；(6HP模块为例)；

5、机器使用的是单相电，对于模块多联系统在引用三相电的时候注意相序及LN不能混配；

6、室内外机最长的冷媒连管的长度是15米。(15米内不需要添加冷媒和冷冻油，超过15米，每增加1米需要增加40-60g冷媒，且冷冻油的总量和冷媒量总量的比例是30%)。

九、产品应用

（三联供系统应用原理图）

十、综合评测

本系列全直流变频空气源热泵机组是热立方专为我国南方地区推出的冷热平衡两联供/三联供（热回收）系列最新产品，可广泛应用在小区住宅楼、别墅等户用建筑及小型商用建筑项目，是供暖/制冷两联供或供暖/制冷/生活热水三联供的完美解决方案。系列产品充分考虑了安装、使用、维护等各方面的因素，做针对性设计，旨在让消费者体验更环保、更节能、更智能的热泵产品，给消费者最舒适的家居三联供系统，是南方地区户用供暖/制冷/热水两联供/三联供的完美解决方案。
