高密度低成本集成电路高端封装解决方案概述
（一）高密度低成本集成电路高端封装解决方案及相关定义
高密度低成本集成电路高端封装解决方案是一种先进的封装技术，旨在在有限的空间内实现高密度的芯片集成和电气连接，同时通过优化制造工艺、材料选择和设计策略来降低整体成本。它主要采用了DFN（双排扁平无引脚）及QFN（四边扁平无引脚）等高端封装方式，通过2.5D/3D叠封技术等先进封装技术，实现了高密度集成，能够在较小的封装尺寸内集成更多的功能模块，满足现代电子产品对小型化、高性能和多功能的需求。这种解决方案广泛应用于通信行业、计算机行业、AI、量子计算、5G、物联网和智慧城市等可穿戴设备、蓝牙耳机、射频等领域，是推动先进封装不断升级换代的关键技术之一。
在芯片制程逼近物理极限的背景下，2.5D/3D堆叠封装通过芯片垂直堆叠或利用中介层实现高密度互连，显著提升系统集成度，像3D封装能使芯片互连距离大幅缩短，利于实现更小尺寸与更强功能。同时，随着技术的逐渐成熟和规模效应，其成本不断降低，如TSV等关键技术的改进降低了制造成本，并减少了封装基板等材料需求，契合低成本要求，这种封装优势使其成为高密度低成本集成电路高端封装的典型代表。因此在本报告中，高密度低成本集成电路高端封装解决方案主要是指采用2.5D/3D堆叠封装技术的解决方案。
（二）、高密度低成本集成电路高端封装解决方案应用特点
高密度低成本集成电路高端封装解决方案的应用特点主要体现在其广泛的适用性和灵活性。该方案采用DFN及QFN等高端封装技术，能够满足不同电子设备的需求，尤其是在小型化、高频和散热要求较高的设备中表现出色。
一、与不同引脚数需求的芯片兼容
DFN封装适合引脚数较低的小型器件，能够为这些器件提供可靠的电气连接和物理支撑。而QFN封装则可以满足中等引脚数芯片的需求，其四边布局的焊盘设计能够提供足够的电气连接点，适用于各种复杂程度不同的集成电路。
二、高密度集成与小型化优势
采用先进封装技术如2.5D/3D叠封技术，能够在有限的空间内容纳更多的芯片功能单元。通过将多个芯片或芯片与无源元件等进行立体堆叠或集成，大大提高了封装密度。这使得电子设备可以在更小的体积内实现更强大的功能，例如在智能手机中可以集成更多的传感器、处理器等组件，提升设备的性能和用户体验。
三、成本控制优势显著
以德芯微电自研工艺编程优化和150μm超薄切割技术为例，实现了单框架封装数量的大幅增加，材料利用率显著提高。其单框架封装数量达到1.8万颗，框架材料利用率提升200%，直接降低了封装成本35%以上。这种成本优势使得电子产品制造商能够在保证产品质量和性能的前提下，降低生产成本，提高市场竞争力。
四、高性能与高可靠性优势
QFN和DFN封装的低寄生特性有助于提高电路的高频性能，减少信号传输延迟和失真。同时，稳定的量产技术，如德芯微电在70μm常规引脚间距QFN封装产品稳定量产的基础上，实现72μm及64.8μm高密度细间距引脚2.5D/3D叠封技术的规模化量产，保证了封装产品的质量一致性。此外，德芯微电方案的焊线数最多达到124根，尺寸达3799×3492μm的大颗高密度DFN/QFN封装产品以及进阶研发的超大颗QFN（>12×12mm）封装产品，都能够满足不同芯片复杂程度的封装需求，并且在各种恶劣环境条件下（如温度变化、湿度变化、机械振动等）保持良好的可靠性，降低产品的故障率。
二、 高密度低成本集成电路高端封装解决方案市场
（一）中国集成电路先进封装市场情况
在5G通信、人工智能、物联网等新兴技术的蓬勃发展以及消费电子、汽车电子等终端应用市场的持续扩张的背景下，对高性能、高密度、低成本的集成电路产品需求不断增加，从而为先进封装市场带来了广阔的增量空间。特别是在芯片制程不断向更小尺寸演进的趋势下，先进封装技术的重要性愈发凸显，其在提升芯片性能、降低功耗、减小封装尺寸等方面的优势，使其成为实现芯片设计与制造创新的关键环节。
在各类下游应用场景的带动下，中国先进封装市场增长迅速，2022年到2024年市场规模分别为660、790和870亿元，预计2029年将达到1340亿元，2024-2029年复合平均增速达到9%。

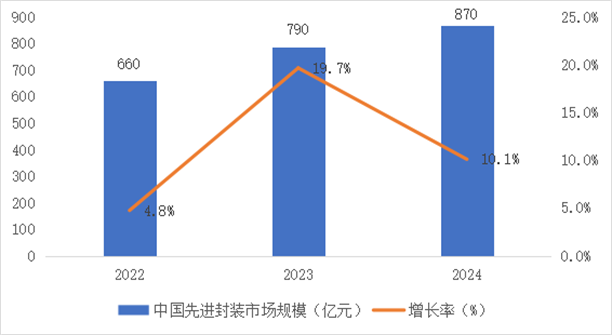

图表 1 2022-2024年中国先进封装市场规模（亿元）
（二）中国集成电路高端封装市场情况
从国内半导体产业的发展来看，随着国家对半导体产业的重视以及相关扶持政策的不断出台，国内高端封装企业在技术研发、产能扩张和市场拓展等方面取得了显著进展。企业不断加大在先进封装技术上的研发投入，如2.5D/3D 封装等，逐步缩小与国际先进水平的差距，部分企业已经在一些高端封装领域达到了国际领先水平，能够为客户提供一站式、定制化的封装解决方案，满足不同客户在性能、成本和交付等方面的多样化需求。
在市场需求的拉动和产业政策的推动下，国内高端封装市场规模不断扩大，其在整个封装测试市场中的占比也在逐步提高，这不仅有助于提升国内半导体产业在全球市场中的竞争力，也为国内相关企业的发展提供了良好的机遇。2022-2024年中国高端封装市场规模分别为51.7、61.8和68.1亿元。
随着国内高端封装企业技术实力的增强和市场份额的提升，其在全球高端封装产业链中的地位也将得到进一步巩固和提高，有望在全球市场中占据更重要的位置，推动中国半导体产业向高端化、智能化方向发展，实现从“制造大国”向“制造强国”的转变。

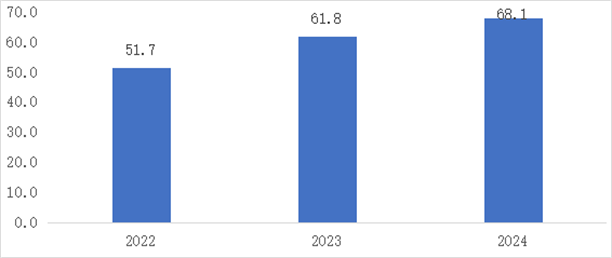

图表 2 2022-2024年中国高端封装市场规模（亿元）
（一）中国高密度低成本集成电路高端封装解决方案市场情况
随着全球半导体产业的持续升级，以及中国在集成电路领域自主可控的迫切需求，高密度低成本的高端封装解决方案逐渐成为行业内的关键技术。它不仅可以提升芯片的性能和可靠性，还能够有效降低制造成本，满足消费电子、汽车电子、5G 通信、人工智能等众多领域对于高性能集成电路的迫切需求。从市场规模增长的驱动因素来看，政策支持是不可或缺的重要力量。中国政府出台了一系列鼓励半导体产业发展的政策措施，包括财政补贴、税收优惠、研发投入支持等，这为高密度低成本集成电路高端封装解决方案市场的发展提供了良好的政策环境。在相关政策的引导和激励下，国内封装企业不断加大研发投入，积极引进先进技术和设备，提升自身的生产制造能力和技术水平，逐渐缩小与国际领先企业的差距，从而推动了整个市场规模的稳步增长。
中国高密度低成本集成电路高端封装解决方案市场在政策支持、技术创新、市场需求增长和竞争格局优化等多重因素的推动下，展现出强劲的发展势头，2022-2024年中国高密度低成本集成电路高端封装解决方案的市场规模分别约为8.6、10.3和11.3亿元。

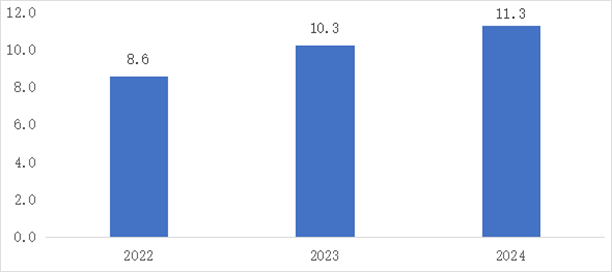

图表 3 2022-2024年中国高密度低成本集成电路高端封装解决方案市场规模（亿元）
数据来源：开源证券研究所，中商产业研究院，算路科技调研整理
三、 高密度低成本集成电路高端封装市场竞争格局
（一）高密度低成本集成电路高端封装市场竞争梯队
在全球高密度低成本集成电路高端封装解决方案的市场中，根据目前的市场状况和企业实力，竞争格局可大致划分为三个竞争梯队：第一梯队包括长电科技、通富微电和德芯微电；第二梯队则由华天科技、日月光集团和美国安靠组成；其余企业则被归类在第三梯队中。
从竞争梯队划分依据来看，技术实力是关键因素之一。第一梯队的企业通常在先进封装技术方面处于行业领先地位，如2.5D/3D封装等，这些技术能够显著提升芯片的性能和集成度，同时降低成本。这些企业不仅拥有大量的专利技术，还能够快速将新技术转化为产品，推向市场。此外，生产规模和产能也是划分梯队的重要依据。第一梯队的企业具备高密度低成本集成电路高端封装的大规模生产能力，能够满足全球客户的大批量订单需求，其生产设施通常具备高自动化水平和严格的品质控制体系，确保产品的稳定性和一致性。市场影响力同样是梯队划分不可忽视的方面，第一梯队的企业在高密度低成本集成电路高端封装市场中具有较高的品牌知名度和广泛的客户基础，能够与全球领先的芯片设计企业和制造企业建立长期稳定的合作关系，引领行业发展方向。

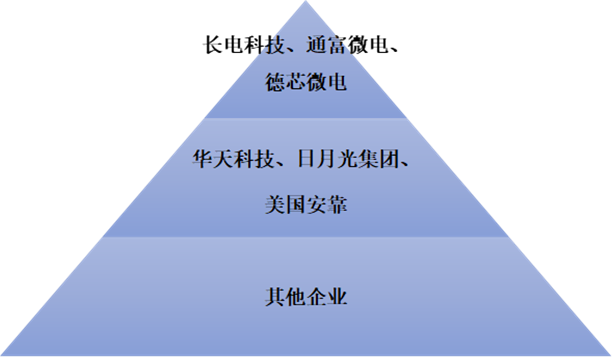

图表 4 中国高密度低成本集成电路高端封装竞争梯队
数据来源：算路科技调研整理
